電路圖
時間：2022-11-21 人氣： 來源：山東合運電氣有限公司

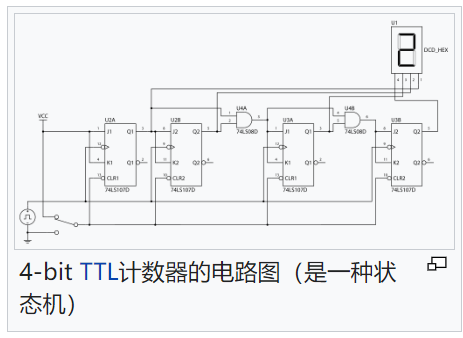

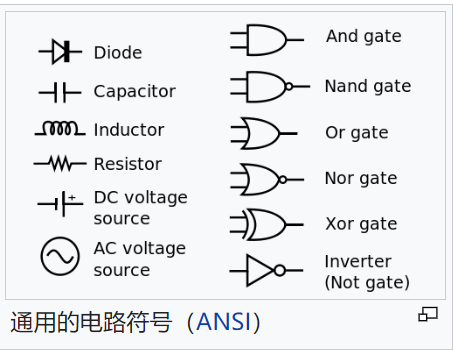

電路圖（英文：circuit diagram、electrical diagram、elementary diagram、electronic schematic）是電路的簡化圖形表示法，屬于一種示意圖（原理圖）。電路圖使用簡單的圖示組成電路，電路符號彼此連接，這兩種類型的顯示設備之間的連接，包括電源和訊號的連接。電路圖里各電子元件的位置，并未反應在完成的實體電路上它們的位置。

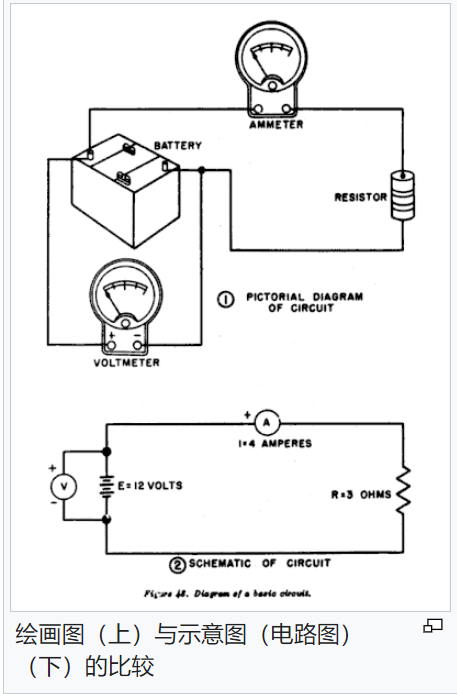

不像區塊圖或分布圖，在電路圖中顯示電路的實際使用的連線。
電路圖被用于電路設計，或是規劃印刷電路板的布線，或維修電器和電子設備。
關于電路圖，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多相關知識。
